Estação Total Geodetic Geo-1h
Ref.: 1234567864501
Descrição do produto

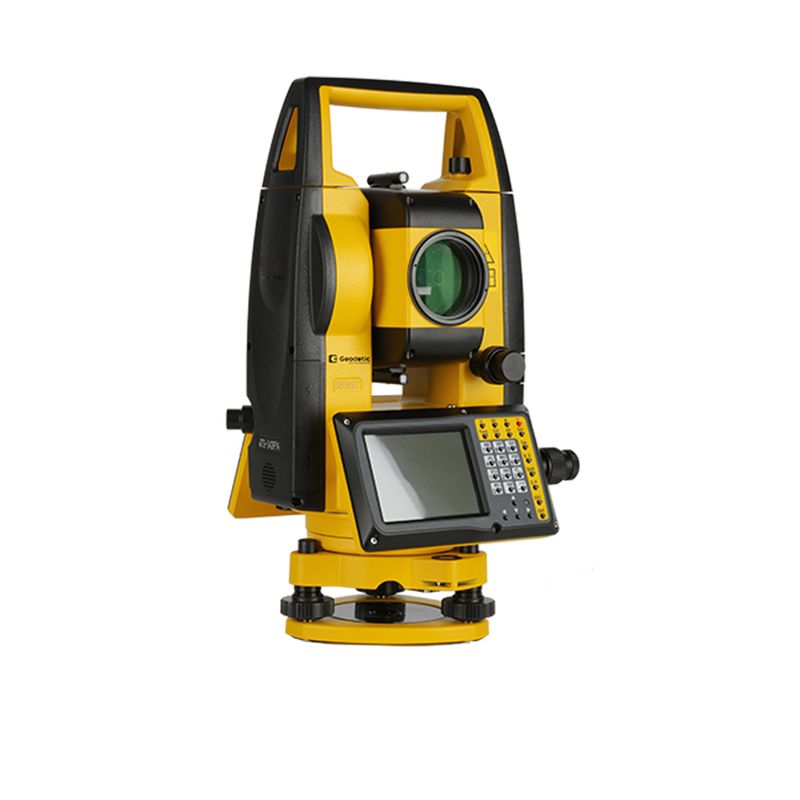

ESTAÇÃO TOTAL GEODETIC GEO-1H
A Estação Total GEO-1H apresenta precisão angular de 1" proporcionando melhor desempenho na execução do trabalho. Possui botão gatilho que traz agilidade no levantamento.
| Marca | Geodetic |
| Modelo | GEO-1H |
| Precisão angular | 1" |
| Display | Duplo 3,5" |
| Display alfanumérico | Sim |
| Touchscreen | Sim |
| Display colorido | Sim |
| Alcance com Prisma triplo | 5000 m |
| Alcance com Prisma | 3500 m |
| Alcance sem Prisma | 1000 m |
| Precisão linear com prisma | 1mm + 1ppm |
| Precisão linear sem prisma até 300m | 3mm + 2 ppm |
| Precisão linear sem prisma de 300 a 600m | 5mm + 2 ppm |
| Precisão linear sem prisma > 600m | 10mm + 2 ppm |
| Luneta | 30x |
| Constante do prisma | Manual/Autocorreção |
| Método de medição | Contínuo absoluto |
| Campo de visão | 1°30' |
| Tempo de medição | 0,50s |
| Bolha circular | 8'/2mm |
| Mémoria interna | 96 MB |
| Conectividade | USB, CartãoSD, mini USB |
| Sistema | Eixo DuploLíquido-Elétrico |
| Intervalo de Compensação | ±6 |
| Bolha tubular | 30"/2mm |
| Tipo de bateria | lítio-íon recarregável |
| Voltagem da bateria | DC 7.4v |
| Tempo de operação | 8 horas |
| Certificado de calibragem | Sim |
| Informações complementares | Softwares internos: Medição de ponto inacessível Mediçãodedistânciae desnível Cálculodeáreas Medição de ponto ereta Coordenadado ponto ocupado Estradas |
